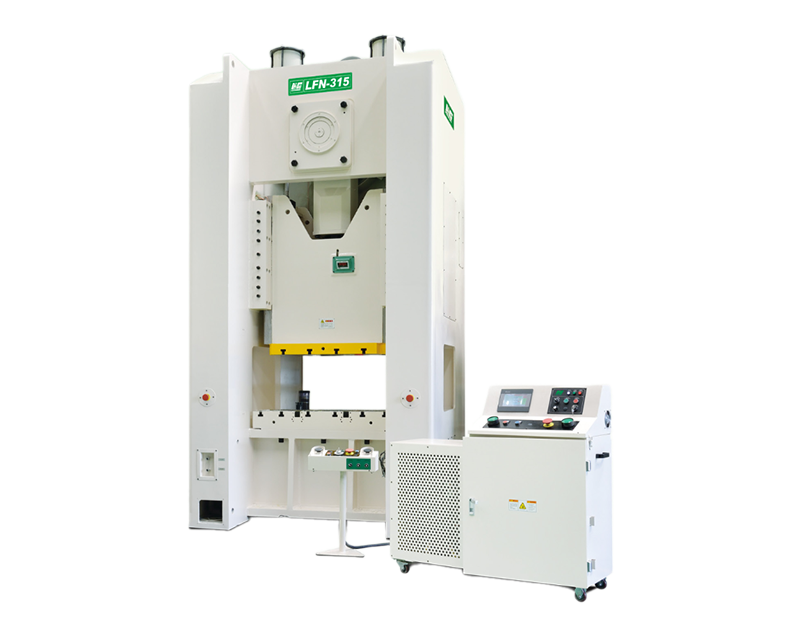

闭式单曲轴冲床
产品特点：
·闭式整体焊接机身，消除了开式压力机角度变形的现象。
·滑块八面导向，导轨长且精度高，运行平稳且精度高。
·干式气动摩擦离合器，低噪音，维护方便。
·液压过载保护装置，过载自动紧急停车，保护冲床和模具安全，使用方便。
·自动润滑系统，具有油路报警系功能，确保机床顺利运行。
·装模高度自动调节，数字显示，调模方便。
·安全PLC电气集中控制，具有急停、寸动、单次、连续操作规范。
·可选配传动输出轴、自动送料、气垫等装置。
-
0.000.00
-
产品特点：
·闭式整体焊接机身，消除了开式压力机角度变形的现象。
·滑块八面导向，导轨长且精度高，运行平稳且精度高。
·干式气动摩擦离合器，低噪音，维护方便。
·液压过载保护装置，过载自动紧急停车，保护冲床和模具安全，使用方便。
·自动润滑系统，具有油路报警系功能，确保机床顺利运行。
·装模高度自动调节，数字显示，调模方便。
·安全PLC电气集中控制，具有急停、寸动、单次、连续操作规范。
·可选配传动输出轴、自动送料、气垫等装置。
型 式 | Model | LFN-125 | LFN-160 | LFN-200 | LFN-250 | LFN-315 | LFN-400 | LFN-500 | LFN-600 | LFN-800 | |||||||
V型 | H型 | V型 | H型 | V型 | H型 | V型 | H型 | V型 | H型 | V型 | H型 | V型 | V型 | V型 | |||
吨 数 | Capacity | Ton | 125 | 160 | 200 | 250 | 315 | 400 | 500 | 600 | 800 | ||||||
能力发生点 | Rated Tonnage Point | mm | 6 | 3 | 6 | 3 | 6 | 3 | 7 | 3.5 | 7 | 3.5 | 8 | 4 | 8 | 10 | 13 |
行程长 | Stroke | mm | 180 | 80 | 200 | 90 | 200 | 100 | 250 | 150 | 250 | 150 | 300 | 170 | 300 | 300 | 300 |
每分钟行程数 | Stroke Per Minute | SPM | 35~60 | 60~90 | 20~50 | 50~70 | 20~50 | 50~70 | 20~40 | 40~50 | 20~40 | 40~50 | 20~35 | 35~45 | 20~30 | 15~25 | 10-20 |
SPM | 35 | 35 | 35 | 30 | 30 | 30 | 25 | 20 | 15 | ||||||||
最大模高 | Die Height | mm | 360 | 460 | 450 | 500 | 550 | 550 | 550 | 550 | 600 | ||||||
滑块调整量 | Slide Adjustment | mm | 80 | 100 | 110 | 120 | 120 | 120 | 150 | 150 | 150 | ||||||
上工作台尺寸 | Slide Area | mm | 900 x 600 | 900 x 700 | 1000 x 700 | 1100 x 700 | 1100 x 800 | 1300 x 900 | 1400 x 900 | 1400 x 1000 | 1700 x 1200 | ||||||
下工作台尺寸 | Bolster Area | mm | 1000 x 600 x 110 | 1100 x 800 x 160 | 1200 x 800 x 170 | 1250 x 900 x 180 | 1300 x 900 x 200 | 1400 x 1000 x 220 | 1500 x 1100 x 230 | 1600 x 1100 x 240 | 1800 x 1300 x 240 | ||||||
模柄孔 | Shank Hole | mm | Ø65 | Ø65 | Ø65 | Ø65 | Ø65 | Ø65 | Ø65 | Ø65 | Ø70 | ||||||
主马达 | Main Motor | kWxP | 15 x 4 | 15 x 4 | 18.5 x 4 | 22 x 4 | 30 x 4 | 37 x 4 | 45 x 4 | 55 x 4 | 75 x 4 | ||||||
滑块调整电机 | Slide Adjusting Motor | kWxP | 0.75 x 4 | 0.75 x 4 | 0.75 x 4 | 1.5 x 4 | 1.5 x 4 | 2.2 x 4 | 2.2 x 4 | 3.7 x 4 | 5 x 4 | ||||||
使用空气压力 | Air Pressure | kg/cm² | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | ||||||
侧面开口 | Side Opening | 600 x 450 | 750 x 450 | 750 x 600 | 750 x 600 | 750 x 600 | 800 x 600 | 900 x 600 | 1000 x 600 | 1000 x 600 | |||||||
冲床精度 | Precision | GB(JIS)1class 一级 | GB(JIS)1class 一级 | GB(JIS)1class 一级 | GB(JIS)1class 一级 | GB(JIS)1class 一级 | GB(JIS)1class 一级 | GB(JIS)1class 一级 | GB(JIS)1class 一级 | GB(JIS)1class 一级 | |||||||
