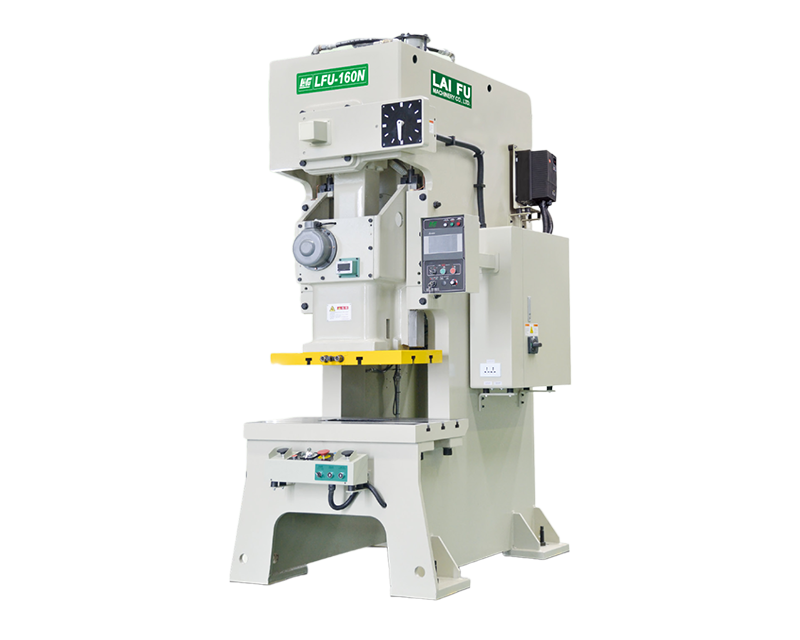

直轴式钢架精密冲床
产品特点
·高精度六面导路。
·好小机身变形。
·超高刚性台身。
·高感度过负荷保护装置。
·高传动扭矩湿式离合刹车器。
·便利的快速换模系统。
·上方置入式模垫，免基础坑施工。-
0.000.00
-
产品特点
·高精度六面导路。
·好小机身变形。
·超高刚性台身。
·高感度过负荷保护装置。
·高传动扭矩湿式离合刹车器。
·便利的快速换模系统。
·上方置入式模垫，免基础坑施工。
型 式 | Model | LFU-15 | LFU-25A | LFU-25 | LFU-35 | LFU-45 | LFU-60 | LFU-80 | LFU-110 | LFU-160 | ||||||||||
V型 | V型 | V型 | H型 | V型 | H型 | V型 | H型 | V型 | H型 | V型 | H型 | V型 | H型 | V型 | H型 | |||||
吨 数 | Capacity | Ton | 15 | 25 | 25 | 35 | 45 | 60 | 80 | 110 | 160 | |||||||||
冲力发生位置 | Rated Tonnage point | mm | 1 | 3.2 | 3.2 | 1.6 | 3.2 | 1.6 | 3.2 | 1.6 | 4 | 2 | 4 | 2 | 6 | 3 | 6 | 3 | ||
每分钟 行程数 | 变 速 | Stroke Per minute | Variable | SPM | 120~180 | 60~140 | 60~140 | 130~200 | 40~120 | 110~180 | 40~100 | 100~150 | 35~90 | 80~120 | 35~80 | 80~120 | 30~60 | 60~90 | 20~50 | 40~70 |
定 速 | Fixed | SPM | 130 | 110 | 110 | 85 | 75 | 65 | 65 | 50 | 35 | |||||||||
行 程 | Stroke | mm | 60 | 80 | 60 | 30 | 70 | 40 | 80 | 50 | 120 | 60 | 150 | 70 | 180 | 80 | 200 | 90 | ||
最大闭合工作高度 | Die Height | mm | 200 | 195 | 200 | 215 | 220 | 235 | 250 | 265 | 310 | 340 | 340 | 380 | 360 | 410 | 460 | 510 | ||
滑块调整量 | Slide Adjustment | mm | 50 | 50 | 50 | 55 | 60 | 75 | 80 | 80 | 100 | |||||||||
上工作台尺寸 | Slide Area | mm | 300x230x50 | 300x230x50 | 300x230x50 | 360x250x50 | 400x300x60 | 500x360x70 | 560x420x70 | 650x470x80 | 700x550x90 | |||||||||
下工作台尺寸 | Bolster Area | mm | 680x300x70 | 680x300x70 | 680x300x70 | 800x400x70 | 850x440x80 | 900x500x80 | 1000x550x90 | 1150x600x110 | 1250x800x140 | |||||||||
模 柄 孔 | Shank Hole | mm | Ø38.1 | Ø38.1 | Ø38.1 | Ø38.1 | Ø38.1 | Ø50 | Ø50 | Ø50 | Ø65 | |||||||||
主电动机 | Main Motor | kw.p | 2.2x6 | 4x4 | 4x4 | 4x4 | 5.5x4 | 5.5x4 | 7.5x4 | 11x4 | 15x4 | |||||||||
滑块调整机构 | Slide Adjust Device | 手动 Manual operation | 电动 Electric driving | |||||||||||||||||
使用空气压力 | Air Pressure | kg/cm2 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | |||||||||
冲床精度 | Presses Precision | GB(JIS)1class 一级 | GB(JIS)1class 一级 | GB(JIS)1class 一级 | GB(JIS)1class 一级 | GB(JIS)1class 一级 | GB(JIS)1class 一级 | GB(JIS)1class 一级 | GB(JIS)1class 一级 | GB(JIS)1class 一级 | ||||||||||
冲床(长X宽X高) | Presses Dimension | mm | 1236x856x1920 | 1280x850x2200 | 1280x850x2200 | 1380x900x2400 | 1600x950x2500 | 1600x1000x2800 | 1800x1180x3000 | 1900x1300x3200 | 2300x1400x3800 | |||||||||
模垫能力 | Die Cushion Capacity | Ton | - | - | - | 2.3 | 2.3 | 3.6 | 3.6 | 6.3 | 10 | |||||||||
模垫行程长 | Die Cushion Stroke | mm | - | - | - | 50 | 50 | 70 | 70 | 80 | 80 | |||||||||
模垫有效面积 | Die Cushion Effective Area | mm2 | - | - | - | 300x230 | 300x230 | 350x300 | 450x310 | 500x350 | 650x420 | |||||||||
型 式 | Model | LFU-200 | LFU-260 | LFU-315 | LFU-400 | ||||||
V型 | H型 | V型 | H型 | V型 | H型 | V型 | |||||
吨 数 | Capacity | Ton | 200 | 260 | 315 | 400 | |||||
冲力发生位置 | Rated Tonnage Point | mm | 6 | 3 | 7 | 3.5 | 8 | 4 | 8 | ||
每分钟 行程数 | 变 速 | Stroke Per Minute | Variable | SPM | 20~50 | 50~70 | 20~40 | 40~50 | 20~40 | 40~50 | 20~35 |
定 速 | Fixed | SPM | 35 | 30 | 30 | 30 | |||||
行 程 | Stroke | mm | 200 | 100 | 250 | 150 | 250 | 150 | 300 | ||
最大闭合工作高度 | Die Height | mm | 460 | 510 | 500 | 550 | 500 | 550 | 550 | ||
滑块调整量 | Slide Adjustment | mm | 110 | 120 | 120 | 120 | |||||
上工作台尺寸 | Slide Area | mm | 850x630x90 | 950x700x100 | 950x700x100 | 1050x840x100 | |||||
下工作台尺寸 | Bolster Area | mm | 1400x820x160 | 1500x840x180 | 1500x840x200 | 1800x950x200 | |||||
模 柄 孔 | Shank Hole | mm | Ø65 | Ø65 | Ø65 | Ø70 | |||||
主电动机 | Main Motor | kw.p | 18.5x4 | 22x4 | 30x4 | 37x4 | |||||
滑块调整机构 | Slide Adjust Device | 电动 Electric driving | |||||||||
使用空气压力 | Air Pressure | kg/cm2 | 6 | 6 | 6 | 6 | |||||
冲床精度 | Presses Precision | GB(JIS)1class 一级 | GB(JIS)1class 一级 | GB(JIS)1class 一级 | GB(JIS)1class 一级 | ||||||
冲床(长X宽X高) | Presses Dimension | mm | 2615x1690x4075 | 2780x1850x4470 | 2780x1850x4500 | 3250x2150x4600 | |||||
模垫能力 | Die Cushion Capacity | Ton | 14 | 14 | 14 | 14 | |||||
模垫行程长 | Die Cushion Stroke | mm | 100 | 100 | 100 | 100 | |||||
模垫有效面积 | Die Cushion Effective Area | mm2 | 710x480 | 810x480 | 810x480 | 810x480 | |||||
Model | A | B | C | D | E | F | G | H | I | J | T型沟 |
LFU-15 | 240 | 120 | 90 | 300 | – | 150 | Ø38.1 | 80 | 230 | – | Ⅰ |
LFU-25A | 240 | 120 | 90 | 300 | – | 150 | Ø38.1 | 80 | 230 | – | Ⅰ |
LFU-25 | 240 | 120 | 90 | 300 | – | 150 | Ø38.1 | 80 | 230 | – | Ⅰ |
LFU-35 | 280 | 140 | 120 | 360 | – | 160 | Ø38.1 | 100 | 250 | – | Ⅰ |
LFU-45 | 300 | 150 | 120 | 400 | – | 210 | Ø38.1 | 120 | 300 | – | Ⅰ |
LFU-60 | 320 | 160 | 150 | 500 | 220 | 340 | Ø50 | – | 360 | – | Ⅱ |
LFU-80 | 360 | 180 | 150 | 560 | 300 | 420 | Ø50 | 160 | 420 | 50 | Ⅱ |
LFU-110 | 400 | 200 | 160 | 650 | 300 | 480 | Ø50 | 220 | 470 | 60 | Ⅱ |
LFU-160 | 440 | 220 | 220 | 700 | 300 | 500 | Ø65 | 220 | 550 | 60 | Ⅱ |
LFU-200 | 480 | 240 | 280 | 850 | 420 | 600 | Ø65 | 300 | 630 | 65 | Ⅱ |
LFU-260 | 520 | 260 | 290 | 950 | 420 | 600 | Ø65 | 300 | 700 | 65 | Ⅱ |
LFU-315 | 520 | 260 | 290 | 950 | 420 | 540 | Ø65 | 300 | 700 | 50 | Ⅱ |
